Manžeta unutarnjeg homokinetičkog zgloba VW Golf 5–8 Passat B6–B8 Audi A3 SPIDAN 24665

Opis

SPIDAN 24665 je komplet zaštitne manžete za unutarnji homokinetički zglob pogonske poluosovine. Ugrađuje se na strani prema mjenjaču / prijenosniku i štiti unutarnji zglob od gubitka masti, vode, prašine i drugih nečistoća.

Ova izvedba pripada široko korištenoj VAG OE porodici 1K0 498 201 te se pojavljuje na velikom broju VW, Audi, Škoda i SEAT modela kroz više generacija.

Tehnički podaci SPIDAN 24665

• Proizvođač: SPIDAN
• Broj artikla / MPN: 24665
• EAN / GTIN: 4019064046653
• Vrsta: komplet manžete pogonske poluosovine
• Položaj: unutarnji zglob, sa strane mjenjača
• Unutarnji promjer 1: 28 mm
• Unutarnji promjer 2: 67 mm
• Visina: 102 mm
• Promjer provrta: 10,4 mm
• Broj provrta: 6
• Promjer kruga vijaka: 94 mm
• Materijal manžete: TPE – termoplastični elastomer
• Mast: uključena
• Kapica: uključena

28 / 67 x 102 mm – važni podaci za identifikaciju

Kod manžete homokinetičkog zgloba dimenzije su vrlo važan kriterij. SPIDAN 24665 ima unutarnje promjere 28 mm i 67 mm te visinu 102 mm.

Uz dimenzije, ova izvedba ima 6 provrta promjera 10,4 mm raspoređenih na krugu promjera 94 mm. To dodatno pomaže razlikovati je od drugih unutarnjih manžeta koje mogu izgledati vrlo slično.

Za unutarnji zglob sa strane mjenjača

SPIDAN 24665 nije manžeta vanjskog zgloba uz kotač. Namijenjena je unutarnjem homokinetičkom zglobu na strani mjenjača / diferencijala.

Unutarnji zglob mora kompenzirati promjene položaja poluosovine tokom rada ovjesa i pogonskog sklopa. Manžeta omogućava da odgovarajuća mast ostane unutar sklopa i istovremeno štiti zglob od vode i nečistoća.

TPE – termoplastični elastomer

Manžeta je izrađena od TPE materijala, odnosno termoplastičnog elastomera. Radi se o materijalu koji kombinira potrebnu fleksibilnost s otpornošću na mehaničko savijanje i uslove rada u području pogonske poluosovine.

Pri montaži je važno da manžeta nije uvrnuta, nepravilno rastegnuta ili mehanički oštećena, jer se tokom vožnje stalno pomiče zajedno s poluosovinom.

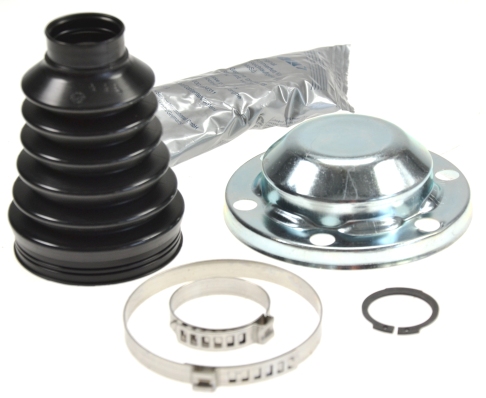

Šta dolazi uz SPIDAN 24665?

Prema kataloškim podacima komplet uključuje:

• manžetu unutarnjeg zgloba
• odgovarajuću mast za zglob
• kapicu / poklopac

SPIDAN za ovu referencu izričito navodi „with grease“ i „with cap“. Sadržaj pakiranja preporučujemo provjeriti prije montaže, posebno ako su za konkretnu aplikaciju potrebni dodatni pričvrsni elementi.

VW Golf – primjena kroz više generacija

SPIDAN 24665 ima vrlo široku primjenu unutar Golf porodice. Katalogizira se za odgovarajuće izvedbe:

• VW Golf 4
• VW Golf 5
• VW Golf Plus
• VW Golf 6
• VW Golf 7
• VW Golf Sportsvan
• određene VW Golf 8 izvedbe
• Variant i pojedine druge karoserijske izvedbe

Zato ova manžeta nije ograničena samo na Golf 5/6, kako sugerira trenutni naslov proizvoda.

Passat B6, B7 i B8

Među važnijim primjenama nalaze se i odgovarajuće izvedbe:

• VW Passat B6
• VW Passat B6 Variant
• VW Passat CC
• VW Passat B7
• VW Passat B7 Variant
• VW Passat B7 Alltrack
• VW Passat B8
• VW Passat B8 Variant
• VW Passat B8 Alltrack
• VW CC

I ovdje kompatibilnost zavisi od konkretne poluosovine, mjenjača i pogonske izvedbe.

Audi, SEAT i Škoda primjene

OE porodica SPIDAN 24665 koristi se na vrlo velikom broju modela VW grupe, uključujući određene izvedbe:

• Audi: A1, A3, A6, A7, A8, Q2, Q3, Q5 i TT
• SEAT / CUPRA: Ibiza, Leon, Altea, Ateca, Tarraco i druge odgovarajuće izvedbe
• Škoda: Fabia, Octavia, Rapid, Superb, Yeti, Karoq i Kodiaq
• VW: Polo, Jetta, Caddy, Touran, Tiguan, T-Roc, Scirocco, Sharan i drugi modeli

Široka lista vozila ne znači da manžeta odgovara svakoj motornoj ili pogonskoj izvedbi navedenih modela.

Motor nije glavni kriterij

SPIDAN 24665 pojavljuje se uz veliki broj benzinskih, dizel i drugih pogonskih izvedbi. Katalog obuhvata različite TSI/TFSI, TDI, sportske i 4Motion / quattro aplikacije.

Zato oznaka poput „Golf 6 2.0 TDI“ ili „Audi A3 1.6 TDI“ sama po sebi nije dovoljna za sigurnu identifikaciju manžete. Mnogo su važniji OE broj, vrsta unutarnjeg zgloba i dimenzije.

OE / OEM brojevi za usporedbu

• 1K0 498 201 A
• 1K0 498 201 F
• 1K0 498 201 H
• 1K0 498 201 K
• 5Q0 498 201 C
• 7N0 498 201
• 8N0 498 201 C

SPIDAN 24665 se katalogizira kao zamjena za navedene VAG servisne reference. Kod provjere preporučujemo usporediti cijeli OE broj i tehničke dimenzije manžete.

Kada treba zamijeniti manžetu?

Oštećena manžeta ne mora odmah značiti da je i homokinetički zglob neispravan. Ako se pukotina ili curenje primijeti dovoljno rano, zamjena manžete i odgovarajuće masti može zaštititi postojeći zglob od daljnjeg trošenja.

Na problem mogu ukazivati:

• vidljive pukotine ili poderotine na manžeti
• mast oko poluosovine ili donjeg dijela vozila
• olabavljena ili pomaknuta manžeta
• ulazak vode i prljavštine u područje zgloba

Ako zglob već ima izražen zazor, vibracije ili mehaničko oštećenje, sama zamjena manžete možda više neće biti dovoljna.

Provjerite zglob prije ugradnje nove manžete

Prije ugradnje preporučuje se očistiti i pregledati postojeći homokinetički zglob. Ako nema značajnog zazora, korozije ili oštećenja radnih površina, pravovremena zamjena manžete može značajno produžiti njegov vijek trajanja.

Ako je vozilo duže vrijeme voženo s puknutom manžetom i bez dovoljno masti, treba pažljivo procijeniti stanje cijelog zgloba.

SPIDAN – dijelovi pogonskog sklopa

SPIDAN je brend specijaliziran za komponente pogonskog sklopa poput homokinetičkih zglobova, poluosovina i njihovih servisnih dijelova. SPIDAN 24665 katalogizira se kao komplet manžete za široko korištenu VAG OE porodicu.

Pogledajte i druge SPIDAN auto dijelove te ostale dijelove iz kategorije pogon.

Provjera prema broju šasije

Zbog velikog broja vozila i različitih poluosovina preporučujemo da manžetu ne birate samo prema modelu ili motoru.

Ako niste sigurni odgovara li SPIDAN 24665 vašem vozilu, pošaljite nam podatke putem stranice Auto dijelovi po broju šasije. Provjerit ćemo OE broj, izvedbu zgloba i odgovarajuću manžetu prije narudžbe.
