Komplet za veliki servis DS 3 1.6 HDi 68/82/84 kW – INA + Kuttenkeuler

Opis

Komplet za veliki servis DS 3 1.6 HDi

Ovaj komplet za veliki servis namijenjen je odabranim vozilima DS 3 odnosno Citroën DS3 s 1.6 HDi i e-HDi motorima 9HP, 9HR i 9HD, snage 68, 82 ili 84 kW. Uključuje INA set zupčastog remena s vodenom pumpom, INA set mikro remena s kompletnim zateznim mehanizmom te dvije boce Kuttenkeuler K12 koncentrata rashladne tečnosti.

Komplet ne odgovara svakom vozilu samo na osnovu oznake „DS 3 1.6 HDi“. Tokom proizvodnje korišteno je više izvedbi DV6 motora, alternatora, mikro remena i zateznih sistema. Prije narudžbe obavezna je provjera prema punom broju šasije (VIN).

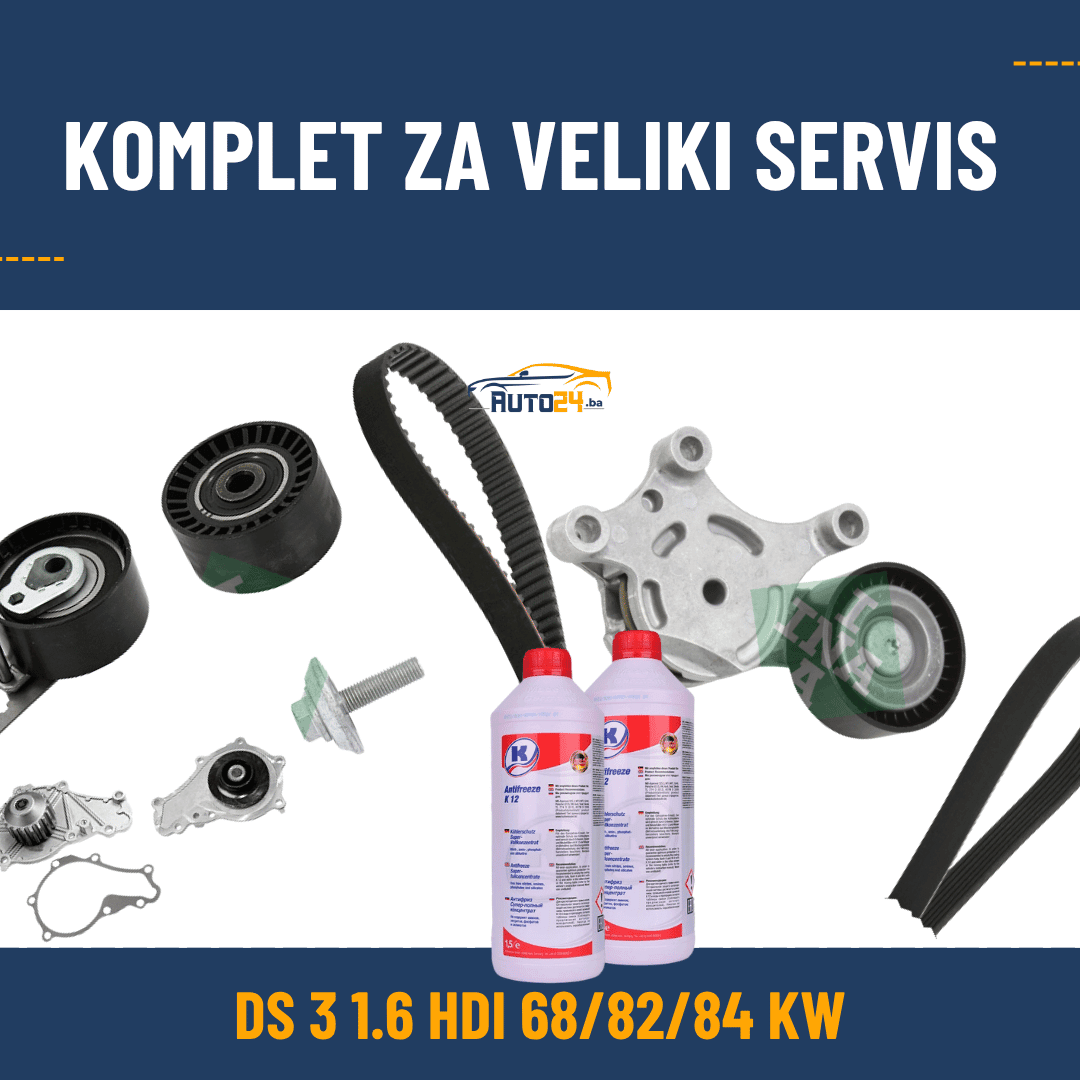

Šta sadrži komplet za veliki servis?

• INA 530 0578 30 set zupčastog remena s vodenom pumpom – zupčasti remen sa 141 zubom i širinom od 25,4 mm, zatezna remenica, vodeća remenica i vodena pumpa.
• INA 529 0261 10 set mikro remena – mikro odnosno PK remen 6PK975 i kompletan zatezni mehanizam pomoćnog pogona.
• 2 × Kuttenkeuler Antifreeze K12 510133 – dvije boce od po 1,5 l, odnosno ukupno 3 l koncentrata rashladne tečnosti.

Napomena: remenica slobodnog hoda alternatora, odgovarajuća voda za razrjeđivanje koncentrata, jednokratni vijci i dodatni montažni materijal nisu uključeni.

Za koje DS 3 motore odgovara komplet?

Komplet je namijenjen odgovarajućim izvedbama modela DS 3 odnosno Citroën DS3 s motorima:

• 9HP / DV6DTED – 1.6 HDi odnosno e-HDi, 68 kW / 92 KS
• 9HR / DV6C – 1.6 HDi odnosno e-HDi, 82 kW / 112 KS
• 9HD / DV6C – 1.6 e-HDi, 84 kW / 114–115 KS

Navedeni motorni kodovi predstavljaju zajedničku potvrđenu primjenu INA seta zupčastog remena i INA seta mikro remena. Lista ipak ne zamjenjuje provjeru prema broju šasije, jer kod vozila istog motora mogu postojati različiti alternatori, zatezači i konfiguracije pomoćnog pogona.

Odgovara li komplet modelu DS 3 Cabrio?

Komplet se može koristiti kod odabranih DS 3 Cabrio izvedbi s odgovarajućim 1.6 e-HDi motorom. Posebno su relevantne izvedbe s motorom 9HP snage 68 kW i motorom 9HD snage 84 kW.

Kod Cabrio modela potrebno je zasebno provjeriti motorni kod, alternator, dužinu mikro remena i zatezni sistem. Karoserijska oznaka sama po sebi nije dovoljna za sigurnu identifikaciju svih dijelova.

Za koje motore komplet nije automatski potvrđen?

Ovu kombinaciju ne treba bez dodatne provjere koristiti za BlueHDi motore i druge izvedbe koje nisu navedene u potvrđenoj primjeni:

• BHY / DV6FD – 1.6 BlueHDi 100
• BHX / DV6FC – odabrane 1.6 BlueHDi izvedbe
• BHZ / DV6FC – 1.6 BlueHDi 120
• BHW / DV6FE – 1.6 BlueHDi 75

Kod navedenih motora pojedini dijelovi mogu biti slični ili kompatibilni, ali cijela ponuđena kombinacija nije potvrđena bez dodatne provjere. DS 3 Crossback također nije obuhvaćen ovim proizvodom.

Šta se mijenja tokom velikog servisa?

Glavni zupčasti remen održava pravilnu sinhronizaciju radilice, bregaste osovine i drugih povezanih dijelova motora. U ovom kompletu zajedno se mijenjaju zupčasti remen, zatezna remenica, vodeća remenica i vodena pumpa.

Dodatno se mijenjaju mikro remen i kompletan zatezni mehanizam pomoćnog pogona. Time se obnavljaju ključne potrošne komponente sistema razvoda i pogona alternatora.

Zašto se zupčasti remen i remenice mijenjaju zajedno?

Novi zupčasti remen može pravilno raditi samo ako su zatezna i vodeća remenica u ispravnom stanju. Istrošen ležaj, povećan zazor ili blokiranje remenice mogu uzrokovati buku, promjenu zategnutosti, nepravilan hod ili oštećenje novog remena.

Zamjena samo zupčastog remena uz zadržavanje starih remenica povećava rizik od prijevremenog kvara i potrebe za ponovnim rastavljanjem sistema razvoda.

Zašto se mijenja vodena pumpa?

Vodena pumpa osigurava cirkulaciju rashladne tečnosti kroz motor, hladnjak i sistem grijanja. Kod navedenih 1.6 HDi motora pumpa je povezana sa sistemom zupčastog remena.

Ako se tokom velikog servisa ostavi stara vodena pumpa, njezino naknadno curenje, oštećenje ležaja ili blokiranje može zahtijevati ponovno rastavljanje istih komponenti. Kvar pumpe može uzrokovati gubitak rashladne tečnosti i pregrijavanje motora.

Zašto je uključen INA set mikro remena?

Mikro remen prenosi pogon na alternator i druge pomoćne komponente, zavisno od izvedbe vozila. INA 529 0261 10 sadrži mikro remen 6PK975 i kompletan zatezni mehanizam.

Zajednička zamjena mikro remena i zatezača smanjuje mogućnost da istrošen zatezni mehanizam uzrokuje buku, vibracije, proklizavanje ili ubrzano trošenje novog remena.

Odgovara li mikro remen svakom DS 3 1.6 HDi vozilu?

Ne. Kod istog motora mogu se koristiti različiti mikro remeni i zatezači, zavisno od klima-uređaja, Start-Stop sistema, alternatora i datuma proizvodnje.

INA 529 0261 10 sadrži remen 6PK975. Prije narudžbe mora se potvrditi da konkretno vozilo koristi upravo ovu dužinu remena i odgovarajući zatezni mehanizam.

Je li remenica alternatora uključena?

Remenica slobodnog hoda odnosno jednosmjerna spojka alternatora nije uključena u INA set mikro remena. Tokom servisa potrebno je provjeriti njezin rad, zazor i slobodno okretanje.

Blokirana ili istrošena remenica može uzrokovati snažno podrhtavanje zatezača, zveckanje, vibracije i prijevremeno oštećenje novog mikro remena. Ako se utvrdi neispravnost, odgovarajuća remenica naručuje se zasebno prema ugrađenom alternatoru i broju šasije.

Kuttenkeuler K12 koncentrat rashladne tečnosti

Kuttenkeuler Antifreeze K12 510133 je crveni koncentrat rashladne tečnosti na bazi monoetilen glikola. Proizvod odgovara standardu AFNOR NF R 15-601 Type 1, a proizvođač ga preporučuje za Peugeot vozila proizvedena od 1993. godine.

Proizvod također odgovara zahtjevima VW TL 774-D odnosno G12 i VW TL 774-F odnosno G12+. Ne sadrži nitrite, amine, fosfate ni silikate.

Kuttenkeuler K12 je koncentrat, a ne unaprijed pripremljena rashladna tečnost. Prije upotrebe potrebno ga je pomiješati s odgovarajućom vodom. Preporučeni omjer je 50% koncentrata i 50% vode, čime se postiže zaštita od smrzavanja do približno −37 °C.

Prije upotrebe potrebno je provjeriti specifikaciju propisanu za konkretno vozilo i uzeti u obzir vrstu rashladne tečnosti koja se već nalazi u sistemu.

Koliko antifriza sadrži komplet?

Komplet sadrži dvije boce Kuttenkeuler K12 od po 1,5 l, odnosno ukupno 3 l koncentrata. Pri omjeru 50:50 moguće je pripremiti približno 6 l gotove mješavine.

Tačna potrebna količina zavisi od motornog koda i količine stare tečnosti koja je ostala u motoru, hladnjaku, sistemu grijanja i crijevima. Nakon potpunog pražnjenja ili ispiranja rashladnog sistema može biti potrebna dodatna količina.

Može li se Kuttenkeuler K12 miješati s postojećim antifrizom?

Prije punjenja potrebno je provjeriti koja se rashladna tečnost već nalazi u vozilu. Boja sama po sebi nije dovoljan kriterij za određivanje kompatibilnosti.

Kuttenkeuler navodi da je K12 moguće miješati s većinom rashladnih tečnosti na bazi etilen glikola. Za optimalnu zaštitu od korozije i smanjivanje rizika od stvaranja taloga proizvođač ipak preporučuje upotrebu bez miješanja s drugim formulacijama kada to nije neophodno.

Ako je postojeća tečnost nepoznata, zaprljana ili neodgovarajuća, preporučuje se stručno ispiranje rashladnog sistema prije punjenja nove mješavine.

Kada se radi veliki servis na DS 3 1.6 HDi?

Tačan interval zamjene zupčastog remena zavisi od motornog koda, datuma proizvodnje, tržišta, uslova korištenja i servisnog plana konkretnog vozila. Jedan kilometarski ili vremenski interval ne treba automatski primijeniti na svaki DS 3 1.6 HDi.

Ako ne postoji pouzdan račun, servisna evidencija ili drugi dokaz o prethodnoj zamjeni, preporučuje se stručna provjera kompletnog sistema i pravovremena zamjena.

Šta se može dogoditi ako se veliki servis odgađa?

Pucanje ili preskakanje zupčastog remena može poremetiti sinhronizaciju motora i uzrokovati kontakt klipova i ventila. Posljedice mogu uključivati oštećenje ventila, glave motora i drugih važnih komponenti.

Kvar vodene pumpe može uzrokovati gubitak rashladne tečnosti i pregrijavanje motora. Neispravan mikro remen, zatezač ili remenica alternatora mogu dovesti do problema s alternatorom, punjenjem akumulatora i radom pomoćnih agregata.

Koji dodatni dijelovi mogu biti potrebni?

Prije ugradnje potrebno je prema servisnim uputama provjeriti koji se vijci i pričvrsne komponente moraju zamijeniti nakon demontaže. To se može odnositi na pojedine vijke nosača motora, remenica i sistema razvoda.

Također je preporučljivo pregledati remenicu radilice, remenicu alternatora, zaštitne poklopce, tragove curenja motornog ulja i stanje crijeva rashladnog sistema.

Zašto je potrebna provjera prema broju šasije?

DS 3 1.6 HDi proizveden je s više motornih kodova, snaga, alternatora i konfiguracija pomoćnog pogona. Dva vozila s jednakom snagom i nazivom motora ne moraju imati potpuno jednake dijelove.

Broj šasije (VIN) omogućava provjeru tačnog motornog koda, datuma proizvodnje, alternatora i tvornički ugrađenih komponenti. Time se smanjuje mogućnost naručivanja pogrešnog seta zupčastog ili mikro remena.

Napomena za stručnu ugradnju

Ugradnju treba izvršiti stručno, uz odgovarajući alat za blokiranje radilice i bregaste osovine. Potrebno je poštovati propisani položaj razvoda, postupak zatezanja i vrijednosti pritezanja za konkretni motor.

Nakon ugradnje potrebno je provjeriti položaj razvoda, pravilnu zategnutost remena, nepropusnost vodene pumpe te pravilno napuniti i odzračiti rashladni sistem.

Trebate komplet za BlueHDi motor?

Za BlueHDi motore BHY, BHX, BHZ, BHW i druge izvedbe potrebno je zasebno provjeriti zupčasti set, mikro remen i zatezni sistem. Pošaljite nam broj šasije (VIN), godinu proizvodnje, snagu i kod motora kako bismo pripremili odgovarajući komplet.
