Komplet za veliki servis Chevrolet Cruze 1.7 TD 81/96 kW – INA + Kuttenkeuler

Opis

Ovaj komplet za veliki servis namijenjen je odabranim vozilima Chevrolet Cruze Sedan, Hatchback i Station Wagon s 1.7 TD odnosno 1.7 D dizel motorima LKR i LUD, snage 81 ili 96 kW, odnosno 110 ili 130–131 KS.

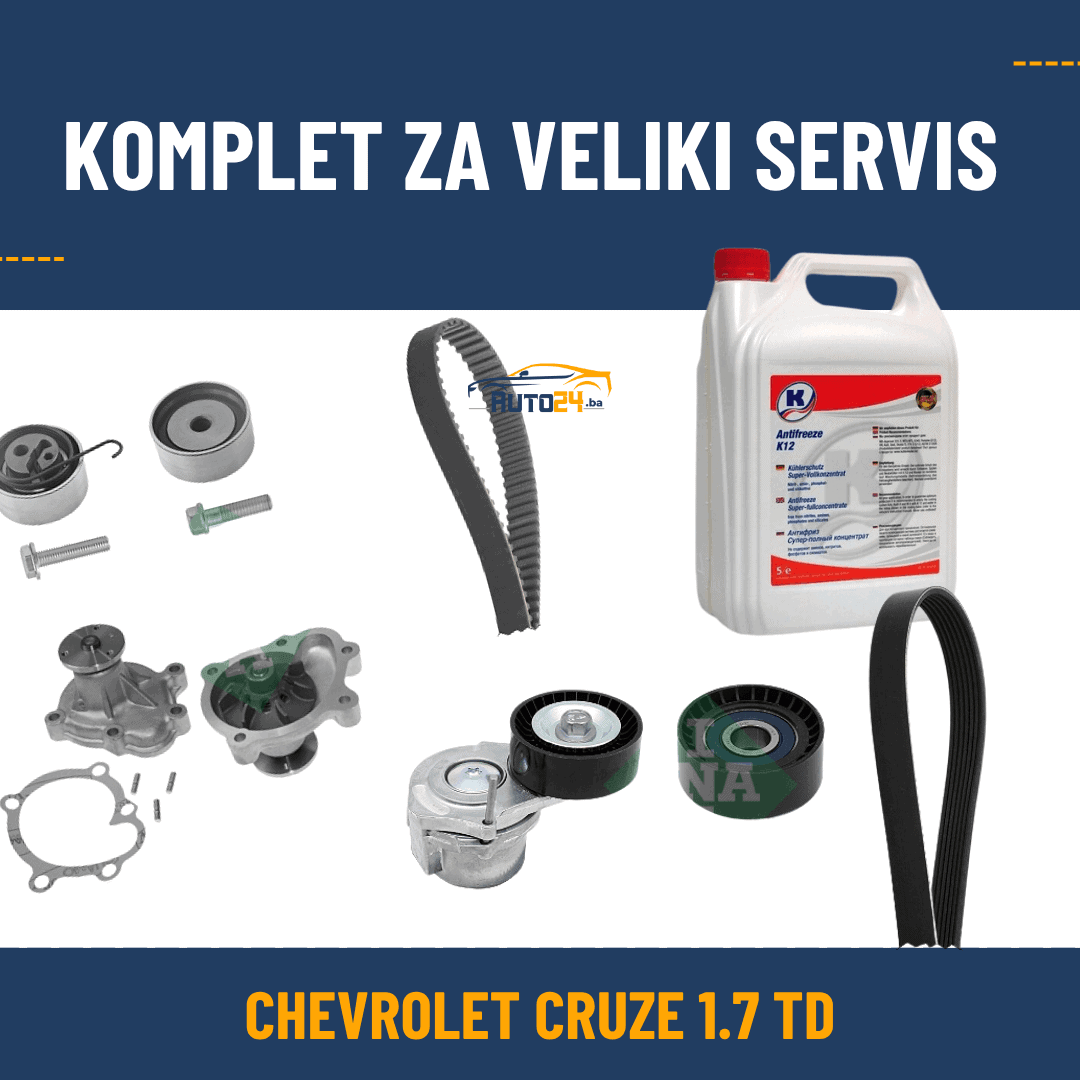

Komplet uključuje INA set zupčastog remena sa 131 zubom, zateznom i vodećom remenicom, INA vodenu pumpu, INA set mikro remena 6PK1718 s vodećom remenicom i kompletnim zatezačem te 5 litara Kuttenkeuler K12 koncentrata rashladne tečnosti.

Komplet ne odgovara svakom vozilu samo na osnovu oznake „Chevrolet Cruze 1.7 TD“. Tokom proizvodnje korištene su različite motorne oznake, karoserijske izvedbe, alternatori i konfiguracije pomoćnog pogona. Prije narudžbe obavezna je provjera prema punom broju šasije (VIN).

Šta sadrži komplet za veliki servis?

• INA 530 0338 30 set zupčastog remena s vodenom pumpom – zupčasti remen sa 131 zubom, zatezna remenica, vodeća remenica, vodena pumpa i pripadajuća brtva.
• INA 529 0312 10 set mikro remena – mikro odnosno PK remen 6PK1718, vodeća remenica i kompletan zatezač pomoćnog pogona.
• Kuttenkeuler Antifreeze K12 510134 – 5 litara koncentrata rashladne tečnosti bez silikata.

Napomena: voda za razrjeđivanje koncentrata, remenica slobodnog hoda alternatora, jednokratni vijci, vijci nosača motora, motorno ulje, filteri i dodatni montažni materijal nisu uključeni.

Za koje Chevrolet Cruze motore odgovara komplet?

Komplet je namijenjen odgovarajućim izvedbama s motornim kodovima:

• LKR – 1.7 TD, 81 kW / 110 KS
• LUD – 1.7 D odnosno 1.7 TD, 96 kW / 130–131 KS

Oznaka motora u katalozima može biti navedena kao 1.7 TD ili 1.7 D, zavisno od karoserijske izvedbe i izvora podataka. Za tačan odabir dijelova važniji su motorni kod LKR ili LUD, broj šasije i tvornička konfiguracija vozila.

Za koje karoserijske izvedbe odgovara komplet?

Komplet može odgovarati sljedećim izvedbama:

• Chevrolet Cruze Sedan J300 – motori LKR i LUD
• Chevrolet Cruze Hatchback J305 – motori LKR i LUD
• Chevrolet Cruze Station Wagon J308 – motori LKR i LUD

Karoserijska oznaka sama po sebi nije dovoljna za sigurnu identifikaciju dijelova. Potrebno je potvrditi motorni kod, datum proizvodnje, klima-uređaj, alternator i pogon pomoćnih agregata.

Odgovara li komplet motoru LKR?

Da, komplet može odgovarati odabranim Chevrolet Cruze izvedbama s motorom LKR, zapremine 1.7 litara i snage 81 kW odnosno 110 KS.

Vozilo mora koristiti zupčasti remen sa 131 zubom, vodenu pumpu INA 538 0311 10 i pomoćni pogon s mikro remenom 6PK1718. Verlinkani set mikro remena namijenjen je odgovarajućim vozilima s klima-uređajem.

Odgovara li komplet motoru LUD?

Da, komplet može odgovarati odabranim Chevrolet Cruze izvedbama s motorom LUD, zapremine 1.7 litara i snage 96 kW odnosno približno 130–131 KS.

I kod motora LUD potrebno je provjeriti alternator, klima-uređaj, raspored remenica i datum proizvodnje. Isti motorni kod ne isključuje mogućnost razlika u pomoćnom pogonu.

Šta sadrži INA set zupčastog remena?

INA 530 0338 30 sadrži:

• zupčasti remen INA 536 0283 10
• zateznu remenicu INA 531 0535 20
• vodeću remenicu INA 532 0504 10
• vodenu pumpu INA 538 0311 10
• pripadajuću brtvu vodene pumpe

Zupčasti remen ima 131 zub, širinu od 25 mm i dužinu od približno 1.248 mm. Zatezna remenica održava pravilnu zategnutost, dok vodeća remenica osigurava pravilan položaj i vođenje remena.

Vijci i dodatni montažni materijal nisu potvrđeni kao dio INA pakovanja. Prije ugradnje potrebno je prema servisnim uputama utvrditi koji se vijci moraju zamijeniti novim.

Posebnost vodene pumpe kod motora 1.7 TD

Vodena pumpa INA 538 0311 10 koja se nalazi u ovom kompletu nije pogonjena zupčastim remenom. Pumpu pokreće mikro odnosno rebrasti remen pomoćnih agregata.

Zbog toga veliki servis ovog motora nije potpun bez pregleda mikro remena, zatezača, vodeće remenice i remenice alternatora. Kvar pomoćnog pogona može zaustaviti rad vodene pumpe i cirkulaciju rashladne tečnosti.

Upravo zato komplet pored glavnog seta razvoda uključuje i odgovarajući INA set mikro remena.

Šta sadrži INA set mikro remena?

INA 529 0312 10 sadrži:

• mikro odnosno PK remen INA FB 6PK1718
• vodeću remenicu INA 532 0666 10
• kompletan zatezač INA 534 0438 10

Oznaka 6PK1718 znači da remen ima šest uzdužnih rebara i nazivnu dužinu od 1.718 mm.

Mikro remen prema konfiguraciji vozila pokreće alternator, kompresor klima-uređaja, vodenu pumpu i druge pomoćne agregate. Zatezač održava pravilnu zategnutost, dok vodeća remenica osigurava pravilan položaj remena.

Odgovara li set vozilima bez klima-uređaja?

Ne automatski. INA 529 0312 10 namijenjen je odgovarajućim Chevrolet Cruze izvedbama s klima-uređajem.

Kod vozila bez klima-uređaja može biti ugrađen mikro remen druge dužine, drugačiji zatezač ili drugačiji raspored remenica. Za takvo vozilo potrebno je zasebno odabrati dijelove pomoćnog pogona.

Je li remenica alternatora uključena?

Remenica slobodnog hoda odnosno jednosmjerna spojka alternatora nije uključena u INA set mikro remena.

Tokom servisa potrebno je provjeriti njezino slobodno okretanje, blokiranje, zazor i pojavu buke. Neispravna remenica može uzrokovati podrhtavanje zatezača, vibracije, zveckanje i ubrzano trošenje novog mikro remena.

Ako se utvrdi istrošenost ili neispravnost, odgovarajuća remenica alternatora naručuje se zasebno prema ugrađenom alternatoru i broju šasije.

Zašto se zupčasti remen i remenice mijenjaju zajedno?

Novi zupčasti remen može pravilno raditi samo ako zatezna i vodeća remenica nemaju povećan zazor, oštećene ležajeve ili nepravilan otpor pri okretanju.

Istrošena remenica može promijeniti položaj ili zategnutost remena, uzrokovati buku, preskakanje zuba ili pucanje remena. Zamjena samo remena uz zadržavanje starih remenica povećava rizik od prijevremenog kvara.

Zašto se mijenja vodena pumpa?

Vodena pumpa osigurava cirkulaciju rashladne tečnosti kroz motor, hladnjak i sistem grijanja. Istrošen ležaj, oštećena brtva ili curenje pumpe mogu dovesti do gubitka rashladne tečnosti i pregrijavanja motora.

Iako pumpa kod ovog motora nije pogonjena zupčastim remenom, njezina zamjena zajedno s velikim servisom omogućava potpuniju obnovu sistema hlađenja i pomoćnog pogona.

Kuttenkeuler K12 za Chevrolet Cruze 1.7 TD

Kuttenkeuler Antifreeze K12 510134 je crveni koncentrat rashladne tečnosti na bazi monoetilen glikola. Ne sadrži nitrite, amine, fosfate ni silikate.

Proizvođač preporučuje ovaj proizvod za sisteme koji zahtijevaju GM 1899 M, GM 6277 M, GME QL 130100 i Opel GM QL 130100.

Proizvod također odgovara standardu AFNOR NF R 15-601 Type 1 te zahtjevima VW TL 774-D odnosno G12 i VW TL 774-F odnosno G12+.

Navedeni podaci predstavljaju preporuke proizvođača rashladne tečnosti. Prije upotrebe potrebno je provjeriti zahtjev konkretnog vozila i vrstu rashladne tečnosti koja se već nalazi u sistemu.

Je li antifriz koncentrat ili gotova mješavina?

Kuttenkeuler K12 je koncentrat i prije punjenja mora se pomiješati s odgovarajućom vodom.

Preporučeni omjer je 50% koncentrata i 50% vode. Pri tom omjeru postiže se zaštita od smrzavanja približno do −37 °C.

Za pripremu mješavine preporučuje se demineralizirana ili odgovarajuća omekšana voda. Voda za razrjeđivanje nije uključena u komplet.

Koliko rashladne tečnosti se može pripremiti?

Komplet sadrži jednu bocu Kuttenkeuler K12 koncentrata zapremine 5 litara.

Pri preporučenom omjeru 50:50 od 5 litara koncentrata moguće je pripremiti do približno 10 litara gotove rashladne mješavine.

U vozilo se ulijeva samo stvarno potrebna količina. Tačna količina zavisi od motornog koda, karoserijske izvedbe i količine stare tečnosti koja ostane u motoru, hladnjaku, crijevima i sistemu grijanja.

Preostali koncentrat može se čuvati u dobro zatvorenom originalnom pakovanju za kasnije dopunjavanje ili pripremu dodatne mješavine.

Može li se novi antifriz miješati sa starim?

Boja rashladne tečnosti nije dovoljan kriterij za određivanje hemijske kompatibilnosti različitih proizvoda.

Kuttenkeuler navodi da se K12 može miješati s većinom rashladnih tečnosti na bazi etilen glikola. Za najbolju zaštitu od korozije i sprječavanje stvaranja taloga ipak se preporučuje da se različite formulacije ne miješaju kada to nije potrebno.

Ako nije poznato koji se proizvod već nalazi u sistemu, preporučuje se potpuno pražnjenje i stručno ispiranje prije punjenja nove mješavine.

Kada se radi veliki servis na Chevrolet Cruze 1.7 TD?

Tačan interval zamjene zavisi od motornog koda, datuma proizvodnje, tržišta, servisnog plana i uslova korištenja vozila. Jedan kilometarski ili vremenski interval ne treba automatski primijeniti na sve Chevrolet Cruze 1.7 dizel motore.

Ako nema pouzdanog računa ili servisne evidencije o prethodnoj zamjeni, preporučuje se stručna provjera kompletnog sistema i pravovremena zamjena.

Šta se može dogoditi ako se veliki servis odgađa?

Pucanje ili preskakanje zupčastog remena može poremetiti sinhronizaciju radilice i bregaste osovine te uzrokovati kontakt klipova i ventila. Posljedice mogu uključivati oštećenje ventila, glave motora i drugih važnih komponenti.

Kvar vodene pumpe može uzrokovati gubitak rashladne tečnosti i pregrijavanje motora. Kvar mikro remena ili zatezača može zaustaviti pogon vodene pumpe i alternatora.

Koje dodatne dijelove treba provjeriti?

• remenicu slobodnog hoda alternatora
• remenicu radilice i gumeni prigušivač vibracija
• dosjednu površinu vodene pumpe
• zaštitne poklopce zupčastog remena
• crijeva i spojeve rashladnog sistema
• tragove curenja motornog ulja ili rashladne tečnosti
• vijke koji se prema servisnom postupku moraju zamijeniti

Motorno ulje ili rashladna tečnost na zupčastom remenu mogu oštetiti njegov materijal. Svako curenje potrebno je ukloniti prije ugradnje novih komponenti.

Zašto je potrebna provjera prema broju šasije?

Chevrolet Cruze 1.7 dizel proizveden je s motorima LKR i LUD, različitim karoserijama, alternatorima i konfiguracijama pomoćnog pogona. Dva vozila s jednakom zapreminom motora ne moraju imati potpuno jednake dijelove.

Broj šasije (VIN) omogućava provjeru tačnog motornog koda, datuma proizvodnje, karoserijske izvedbe, klima-uređaja, alternatora i tvornički ugrađenih komponenti.

Napomena za stručnu ugradnju

Ugradnju treba izvršiti stručno uz odgovarajući alat za blokiranje radilice i bregaste osovine. Potrebno je poštovati propisani položaj razvoda, smjer remena, postupak zatezanja i vrijednosti pritezanja za konkretni motor.

Nakon montaže potrebno je ručno okrenuti motor prema servisnom postupku, ponovno provjeriti položaj razvoda i zatezača, kontrolirati pogon mikro remena te pravilno napuniti i odzračiti rashladni sistem.

Trebate komplet za drugi Chevrolet Cruze motor?

Za Chevrolet Cruze s 2.0 VCDi motorom, benzinskim motorom, vozilo bez klima-uređaja ili drugačiji raspored pomoćnog pogona potrebno je zasebno odabrati sve komponente. Pošaljite nam broj šasije (VIN), godinu proizvodnje, snagu i kod motora kako bismo provjerili odgovarajući komplet.
