Komplet za veliki servis Audi A4 B6/B5 1.9 TDI (AJM,ATJ,AVB,AVF,AWX)

Opis

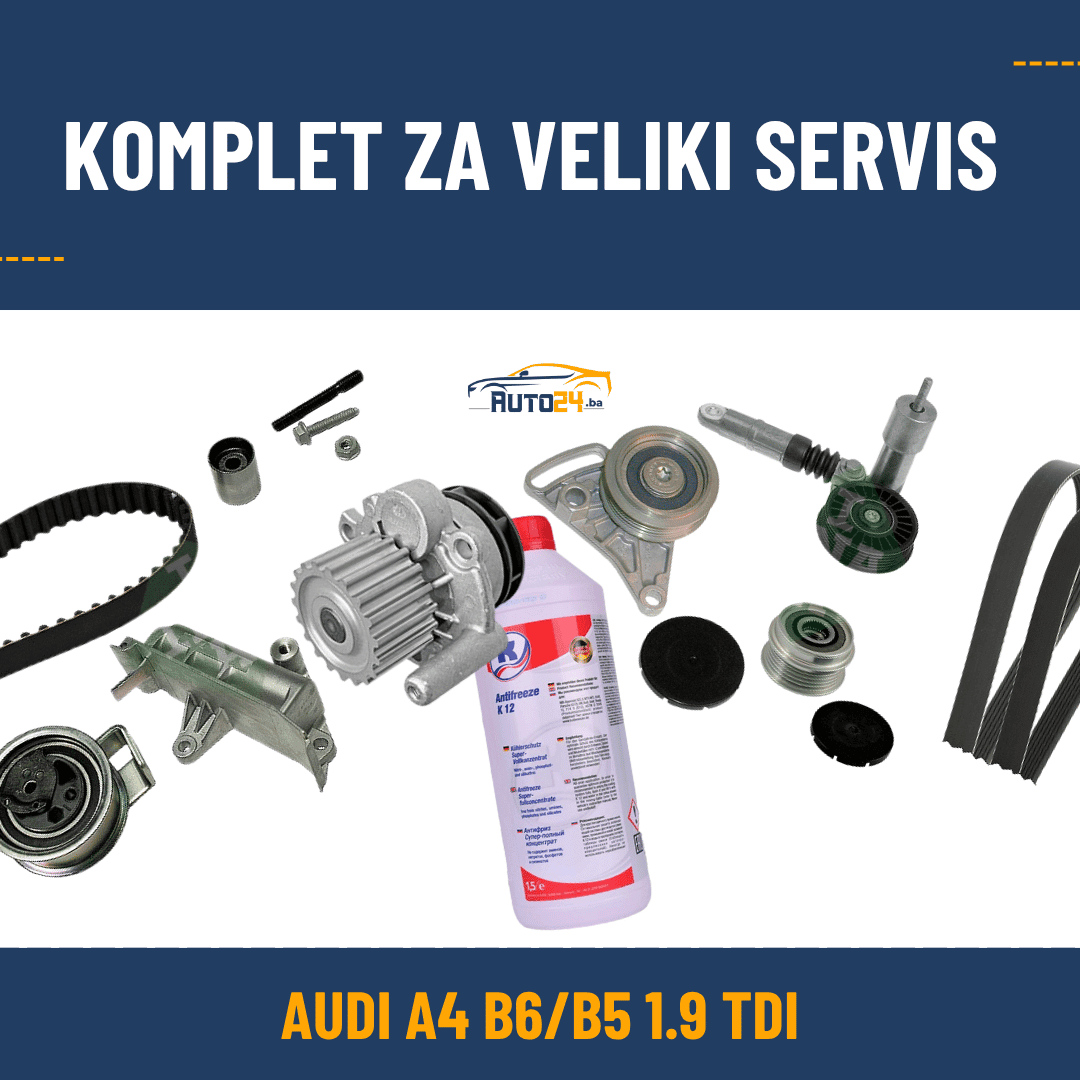

Komplet za veliki servis Audi A4 B5/B6 1.9 TDI PD

Ovaj komplet za veliki servis namijenjen je odabranim vozilima Audi A4 B5 i Audi A4 B6 s uzdužno ugrađenim 1.9 TDI Pumpe-Düse motorima. Obuhvaća glavne dijelove razvoda motora, vodenu pumpu, komplet pogona pomoćnih agregata i koncentrat rashladne tečnosti odgovarajuće Audi/VW specifikacije.

Komplet odgovara motorima AJM i ATJ u modelu Audi A4 B5 te motorima AVB, AVF i AWX u ranim izvedbama modela Audi A4 B6. Kod modela B6 INA set zupčastog remena 530 0090 30 koristi se samo do broja šasije 8E-2-297100. Zbog toga se kompatibilnost ne smije određivati samo prema modelu, snazi motora ili godini proizvodnje.

Šta sadrži komplet za veliki servis?

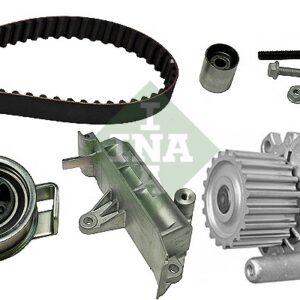

• INA 530 0090 30 set zupčastog remena s vodenom pumpom – zupčasti remen sa 120 zubaca i širinom od 30 mm, zatezna remenica, vodeća remenica, prigušivač vibracija zateznog sistema i vodena pumpa s brtvom.

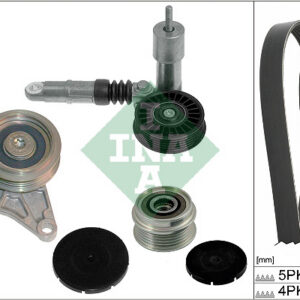

• INA 529 0523 20 set mikro remena – mikro remeni 5PK1435 i 4PK840, zatezna remenica, kompletan zatezni mehanizam i remenica slobodnog hoda alternatora.
• 3 × KUTTENKEULER Antifreeze K 12 510133 – tri boce po 1,5 l G12/G12+ koncentrata za pripremu odgovarajuće mješavine rashladne tečnosti.

Napomena: koncentrat se ne sipa nerazrijeđen bez provjere proizvođačkih uputa. Za pripremu rashladne tečnosti potrebna je odgovarajuća demineralizirana ili druga preporučena voda, koja nije uključena u komplet.

Za koje vozilo i motor je namijenjen komplet?

Komplet je namijenjen sljedećim izvedbama:

• Audi A4 B5 Limousine i Avant – motor AJM, 85 kW / 115–116 KS
• Audi A4 B5 Limousine i Avant – motor ATJ, 85 kW / 115–116 KS
• Audi A4 B6 Limousine i Avant – motor AVB, 74 kW / 101 KS, do broja šasije 8E-2-297100
• Audi A4 B6 Limousine i Avant – motori AVF i AWX, 96 kW / 130–131 KS, do broja šasije 8E-2-297100

INA set mikro remena 529 0523 20 sadrži poseban remen za pogon klima-kompresora i namijenjen je odgovarajućim izvedbama s klima-uređajem. Kod vozila bez klima-uređaja, quattro izvedbi, različitih alternatora ili drugačije konfiguracije pomoćnog pogona može biti potreban drugi set.

Važna razlika kod modela Audi A4 B6

Kod modela Audi A4 B6 tokom proizvodnje promijenjen je sistem zatezanja zupčastog remena. INA 530 0090 30 koristi stariju izvedbu s posebnim prigušivačem vibracija i namijenjen je vozilima do broja šasije 8E-2-297100.

Za vozila od broja šasije 8E-2-297101 u pravilu se koristi novija izvedba, kao što je INA 530 0201 32. Iako oba seta koriste zupčasti remen sa 120 zubaca i širinom od 30 mm, zatezna i vodeća remenica nisu iste izvedbe. Zbog toga se setovi ne smiju zamjenjivati samo na osnovu dimenzija remena.

Šta se mijenja tokom velikog servisa?

Tokom velikog servisa mijenjaju se dijelovi koji održavaju tačnu sinhronizaciju radilice i bregaste osovine. U ovom kompletu zamjenjuju se zupčasti remen, zatezna remenica, vodeća remenica, prigušivač vibracija i vodena pumpa.

Dodatno se mijenjaju oba mikro remena, zatezna remenica, kompletan zatezni mehanizam i remenica slobodnog hoda alternatora. Time se istovremeno obnavlja i pogon pomoćnih agregata koji može pokretati alternator, servo pumpu i klima-kompresor.

Zašto se zupčasti remen i remenice mijenjaju zajedno?

Zupčasti remen mora tokom rada ostati pravilno zategnut i vođen. Istrošen ležaj remenice, oslabljen zatezni mehanizam ili neispravan prigušivač mogu uzrokovati vibracije, nepravilan hod ili gubitak pravilne zategnutosti remena.

Zamjena samo zupčastog remena uz zadržavanje starih remenica i zateznih dijelova povećava rizik da jedan od starih dijelova ošteti novi remen. Zbog toga komplet uključuje međusobno usklađene komponente sistema razvoda.

Zašto se preporučuje zamjena vodene pumpe?

Vodena pumpa osigurava cirkulaciju rashladne tečnosti kroz motor, hladnjak i sistem grijanja. Kod ovih motora pogoni je zupčasti remen, pa njezino naknadno curenje, blokiranje ili oštećenje ležaja može ugroziti i novi sistem razvoda.

Zajednička zamjena vodene pumpe i zupčastog remena smanjuje mogućnost ponovnog rastavljanja prednjeg dijela vozila nakon kratkog vremena. U setu se nalazi INA vodena pumpa s pripadajućom brtvom.

Zašto komplet sadrži tri boce antifriza?

KUTTENKEULER Antifreeze K 12 510133 je koncentrat koji odgovara specifikacijama Audi/VW TL 774-D i TL 774-F, odnosno oznakama G12 i G12+. Proizvođač u pravilu preporučuje pripremu mješavine od 50 % koncentrata i 50 % odgovarajuće vode.

Zapremina rashladnog sistema zavisi od tačne izvedbe vozila, motora, karoserije i dodatne opreme. Zbog toga komplet sadrži tri boce od po 1,5 l, odnosno ukupno 4,5 l koncentrata. Ne mora se iskoristiti cjelokupna količina – potrebno je pripremiti samo propisanu količinu i omjer za konkretno vozilo.

Prije punjenja treba provjeriti koja se rashladna tečnost već nalazi u sistemu. Ako je postojeća tečnost nepoznate specifikacije, zaprljana ili neodgovarajuća, može biti potrebno temeljito ispiranje sistema.

Zašto je uključen komplet mikro remena?

Mikro remeni pokreću pomoćne agregate motora. INA 529 0523 20 sadrži duži remen 5PK1435 za glavni pomoćni pogon i kraći remen 4PK840 za klima-kompresor kod odgovarajućih izvedbi.

Set također uključuje zatezni mehanizam, zateznu remenicu i remenicu slobodnog hoda alternatora. Ispravna remenica alternatora smanjuje trzaje i vibracije koje nastaju zbog neujednačenog rada dizelskog motora te rasterećuje remene i zatezni mehanizam.

Kada se radi veliki servis na Audi A4 1.9 TDI?

Tačan interval zamjene zavisi od koda motora, broja šasije, servisnog plana, ugrađene izvedbe zateznog sistema i prethodno korištenih dijelova. Zbog toga se jedan kilometarski ili vremenski interval ne može primijeniti na svaki Audi A4 B5 ili B6 1.9 TDI.

Potrebno je pratiti servisni plan za konkretno vozilo. Ako nema pouzdanog računa, naljepnice ili servisne evidencije o posljednjoj zamjeni, preporučuje se provjera kompletnog razvoda i pravovremena zamjena.

Šta se može dogoditi ako se veliki servis odgađa?

Pucanje ili preskakanje zupčastog remena može poremetiti sinhronizaciju radilice i bregaste osovine. Posljedica može biti kontakt klipova i ventila, savijanje ventila, oštećenje glave motora i znatno skuplji popravak.

Blokirana vodena pumpa, neispravna remenica ili istrošen zatezač također mogu oštetiti zupčasti remen. Kvar mikro remena ili pogona pomoćnih agregata može uzrokovati probleme s punjenjem akumulatora, radom servo upravljača ili klima-uređaja.

Koji dodatni dijelovi mogu biti potrebni?

Komplet ne treba smatrati automatski potpunim setom svih vijaka i montažnog materijala za svaku izvedbu. Prije ugradnje potrebno je prema servisnim uputama provjeriti koji se vijci ne smiju ponovno koristiti.

Također treba pregledati kurbelwellenicu odnosno remenicu radilice, stanje agregata, priključke rashladnog sistema, termostat i crijeva. Dijelovi koji nisu ispravni mijenjaju se zasebno.

Zašto je potrebna provjera prema broju šasije?

Audi A4 B5 i B6 proizvedeni su s različitim motorima, alternatorima, klima-sistemima, vrstama pogona i zateznim mehanizmima. Čak i vozila s istim kodom motora mogu koristiti različite dijelove zavisno od datuma proizvodnje i broja šasije.

Provjera prema broju šasije (VIN) posebno je važna kod modela Audi A4 B6 zbog prijelaza sa starijeg na noviji sistem zatezanja kod broja šasije 8E-2-297100 odnosno 8E-2-297101.

Napomena za quattro izvedbe

Zupčasti remen može odgovarati i određenim quattro izvedbama, ali komplet mikro remena nije moguće potvrditi za svako vozilo samo prema oznaci motora. Kod quattro modela obavezno treba provjeriti pogon pomoćnih agregata, alternator, klima-uređaj i broj šasije.

Mogu li se odabrati druge marke dijelova?

Prema dostupnosti moguće je pripremiti odgovarajući komplet s dijelovima drugih provjerenih proizvođača. Svaka alternativna kombinacija mora se posebno provjeriti prema kodu motora, broju šasije i ugrađenom sistemu zatezanja.

Trebate komplet za kasniji Audi A4 B6 ili drugo vozilo?

Za Audi A4 B6 od broja šasije 8E-2-297101 potreban je drugačiji set zupčastog remena. Pošaljite nam broj šasije (VIN), model, godinu proizvodnje i snagu motora kako bismo provjerili i pripremili odgovarajući komplet za veliki servis.
