Bosch relej 12V 30A / relej pumpe goriva Mercedes-Benz C-Klasa B-Klasa 0 332 011 007

Opis

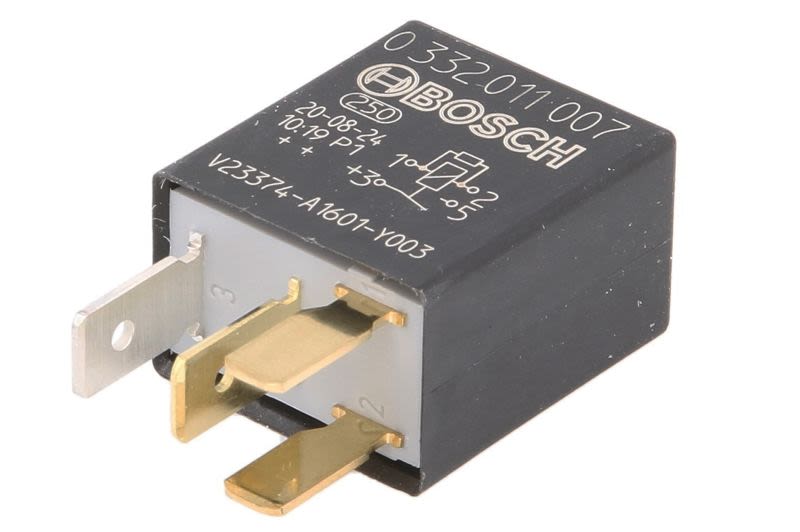

Bosch 0 332 011 007 je kompaktni 12-voltni mikro relej za centralnu elektriku vozila. Koristi 4-polni normalno otvoreni kontakt, podnosi nazivnu struju od 30 A i ima ugrađeni otpornik od 27 Ω.

Na velikom broju Mercedes-Benz vozila ovaj tip releja koristi se za različite funkcije centralne elektrike, a kod odgovarajućih aplikacija i kao relej pumpe goriva. Zato funkciju ne treba određivati samo prema izgledu releja – najvažnije je usporediti OE broj i položaj releja na konkretnom vozilu.

Tehnički podaci Bosch 0 332 011 007

• Proizvođač: Bosch
• Broj artikla / MPN: 0 332 011 007
• EAN / GTIN: 3165143314661
• Vrsta: mikro relej
• Napon: 12 V
• Nazivna struja: 30 A
• Broj kontakata: 4
• Funkcija prekidača: normalno otvoreni kontakt / zatvarač (NO)
• Otpornik: 27 Ω
• Dioda: ne
• Kućište: plastično
• Radna temperatura: od -40 °C do +100 °C
• Funkcija releja: centralna elektrika
• Bosch trgovačka oznaka: MR007

Relej pumpe goriva ili radni relej?

Bosch 0 332 011 007 tehnički je radni mikro relej za centralnu elektriku. Na određenim Mercedes-Benz vozilima jedna od njegovih primjena je upravljanje napajanjem pumpe goriva, zbog čega se u katalozima i trgovinama često opisuje kao „relej pumpe goriva“.

Međutim, isti Bosch relej koristi se i za druge električne funkcije te na vozilima drugih proizvođača. Zato nije preporučljivo zaključiti da je svaki relej 0 332 011 007 u vozilu nužno relej pumpe goriva.

Najsigurniji način identifikacije je usporediti OE broj originalnog releja, raspored kontakata i katalošku primjenu konkretnog vozila.

Široka primjena na Mercedes-Benz vozilima

Bosch 0 332 011 007 katalogizira se za veoma veliki broj Mercedes-Benz modela i generacija. Među njima su odgovarajuće izvedbe:

• Mercedes-Benz A-Klasa W168
• Mercedes-Benz A-Klasa W176
• Mercedes-Benz B-Klasa W246 / W242
• Mercedes-Benz C-Klasa W202
• Mercedes-Benz C-Klasa W203 / S203 / CL203
• Mercedes-Benz C-Klasa W204 / S204 / C204
• Mercedes-Benz CLA C117 / X117
• Mercedes-Benz CLK C208 / C209
• Mercedes-Benz E-Klasa W210 / W211 / W212
• Mercedes-Benz CLS C219 / C218
• Mercedes-Benz GLK X204
• Mercedes-Benz M-Klasa
• Mercedes-Benz S-Klasa
• Mercedes-Benz SL / SLK
• Mercedes-Benz GLA X156
• Mercedes-Benz GLE / GLS
• određene Mercedes-Benz Vito izvedbe

Ova lista pokazuje koliko je primjena releja široka. Isti model vozila može imati više releja sličnog izgleda, pa se kompatibilnost ne treba određivati samo prema nazivu modela.

Mercedes-Benz OE / OEM brojevi

• 002 542 11 19
• 002 542 83 19
• 002 542 84 19
• 002 542 92 19
• 002 545 11 19
• 003 542 02 19

Mercedes-Benz iste brojeve često zapisuje i s početnim slovom „A“, primjerice A 002 542 83 19. To nije zaseban OE broj, nego drugačiji način zapisa iste osnovne reference.

OE 002 542 83 19 i pumpa goriva

Referenca 002 542 83 19 posebno se često katalogizira kao radni relej odnosno relej pumpe goriva. Ako je na originalnom releju vašeg vozila navedena ova OE oznaka, Bosch 0 332 011 007 predstavlja odgovarajuću zamjensku referencu prema kataloškim podacima.

Kako radi 4-polni relej?

Relej omogućava da se električni potrošač veće struje uključuje pomoću upravljačkog kruga s manjim opterećenjem. Kod Bosch 0 332 011 007 koristi se normalno otvoreni kontakt: kada upravljački krug aktivira zavojnicu releja, glavni kontakt se zatvara i propušta struju prema potrošaču.

Ugrađeni otpornik od 27 Ω dio je električne izvedbe releja, zato se zamjenski relej ne treba birati samo prema tome što ima četiri pina i odgovara dimenzijama kućišta.

Simptomi neispravnog releja pumpe goriva

Ako se ovaj relej na konkretnom vozilu koristi za pumpu goriva, mogući simptomi neispravnosti uključuju:

• motor vergla, ali se ne pokreće
• pumpa goriva se ne aktivira
• povremeno otežano pokretanje
• motor se povremeno gasi
• napajanje pumpe goriva povremeno nestaje

Ovi simptomi ne potvrđuju automatski kvar releja. Problem može biti u pumpi goriva, osiguraču, instalaciji, konektoru ili upravljanju relejem. Prije zamjene preporučujemo odgovarajuću električnu dijagnostiku.

Jedan relej – više proizvođača vozila

Bosch 0 332 011 007 nije specifičan samo za Mercedes-Benz. Ista električna izvedba koristi se i uz OE reference drugih proizvođača, uključujući određene VW/Audi/Škoda/SEAT, Opel, Fiat/Alfa Romeo, Ford, Honda, Hyundai/Kia, Toyota i druge aplikacije.

To dodatno potvrđuje da se radi o standardiziranom 12 V / 30 A radnom mikro releju, dok njegova konkretna funkcija zavisi od vozila i mjesta u električnom sistemu.

Bosch releji

Bosch za 0 332 011 007 navodi radni raspon temperature od -40 °C do +100 °C, zaštitu plastičnog kućišta IP5K4 te konstrukciju projektiranu za veliki broj ciklusa uključivanja.

Pogledajte i druge Bosch auto dijelove dostupne na Auto24.ba.

Provjera prije narudžbe

Zbog veoma široke primjene ovog releja preporučujemo da ga ne naručujete samo prema modelu vozila ili prema tome što postojeći relej izgleda jednako.

Provjerite OE broj na starom releju, nazivni napon, struju i raspored kontakata. Ako niste sigurni, pošaljite nam podatke putem stranice Auto dijelovi po broju šasije i provjerit ćemo odgovarajuću referencu za konkretno vozilo.
